اتوبوس CAN با مقاومت ترمینال 120 اهم

مقاومت خاتمه CAN با سرعت بالا

مقاومت خاتمه CAN با سرعت پایین

مقاومت خاتمه CAN مقاوم در برابر خطا

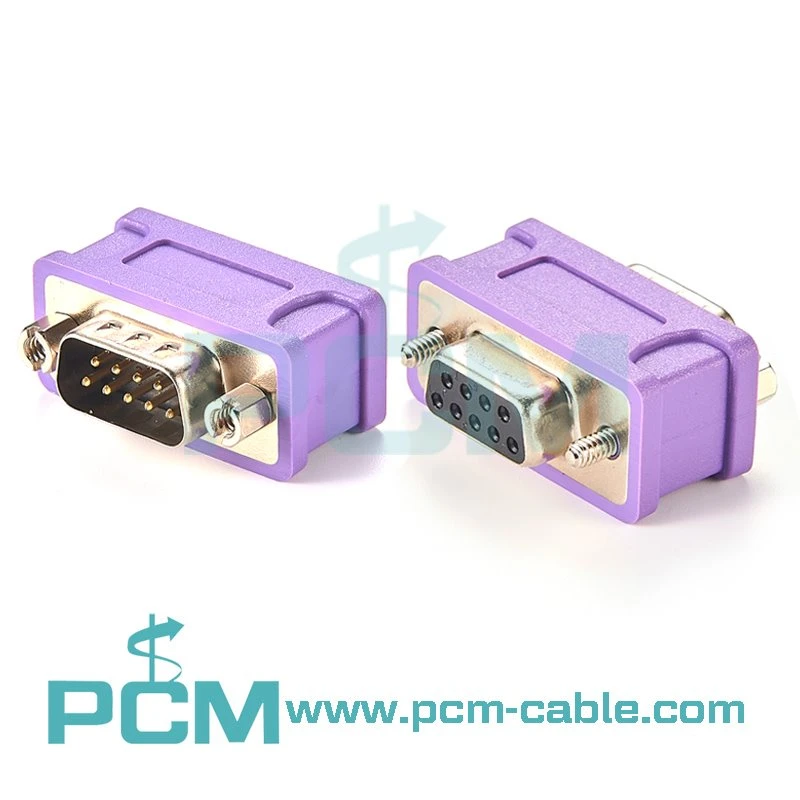

این مقاومت پایانی باس CAN (120 اهم) از یک 9-کانکتور D-Sub (نر)، یک 9-پین D-Sub سوکت (ماده) تشکیل شده است.

نقش مقاومت های پایان دهنده

(1) بیانیه کلی: مقاومت ترمینال برای تضعیف انعکاس سیگنال در کابل ارتباطی است.

(2) مدار انتقال سیگنال به دلیل خطوط انتقال مختلف امپدانس مشخصه خود را دارد (حدود 120Ω بر حسب جفت پیچ خورده). هنگامی که سیگنال به ترمینال در خط انتقال منتقل می شود، اگر امپدانس ترمینال و امپدانس مشخصه آن متفاوت باشد، باعث انعکاس و تغییر شکل موج سیگنال (افت یا برآمدگی) می شود. پدیده اعوجاج هنگامی که خط انتقال کوتاه است آشکار نیست، اما با طولانی شدن خط انتقال، جدی تر می شود و در نتیجه انتقال نادرست است. در این زمان باید ترمیناتور نصب شود. یک مقاومت ترمینال 120Ω در داخل FBs-PLC نصب شده است. برای اعمال مقاومت ترمینال، لطفاً درپوش ارتباطی PLC را باز کنید و DIP سوئیچ را در وضعیت "ON" قرار دهید (سوئیچ DIP در کارخانه در وضعیت "OFF" تنظیم شده است)، اما توجه به ترمینال مقاومت ها فقط می توانند باشند. روی PLC های سمت چپ و راست ترین طرف اتوبوس اعمال می شود و تمام سوئیچ های PLC بین دو طرف باید در وضعیت "خاموش" قرار گیرند، در غیر این صورت، قابلیت فشار RS-485 کافی نخواهد بود.

یک شبکه 485 ممکن است تا 32 دستگاه متصل داشته باشد و حداکثر طول خط 1 کیلومتر است. هر دو انتهای خط مقاومت بار ترمینال از مقاومت‌های منطبق با امپدانس استفاده می‌کنند، خواه همه مقاومت‌ها XXX اهم باشند، یا مقدار مقاومت معادل این تعداد ترکیبی 120 اهم است (مقاومت بار ترمینال داده‌شده در داده‌های تراشه).
