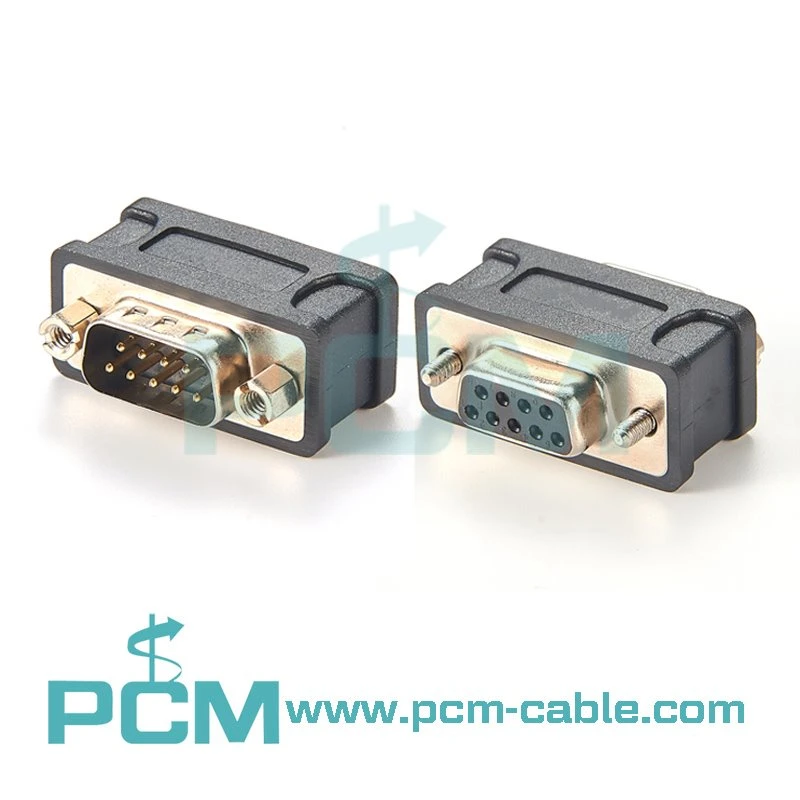

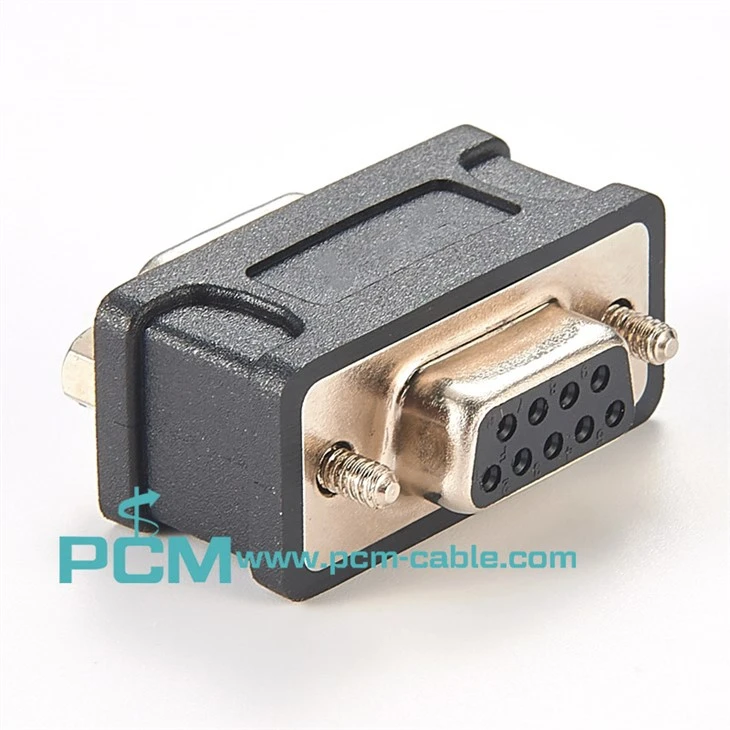

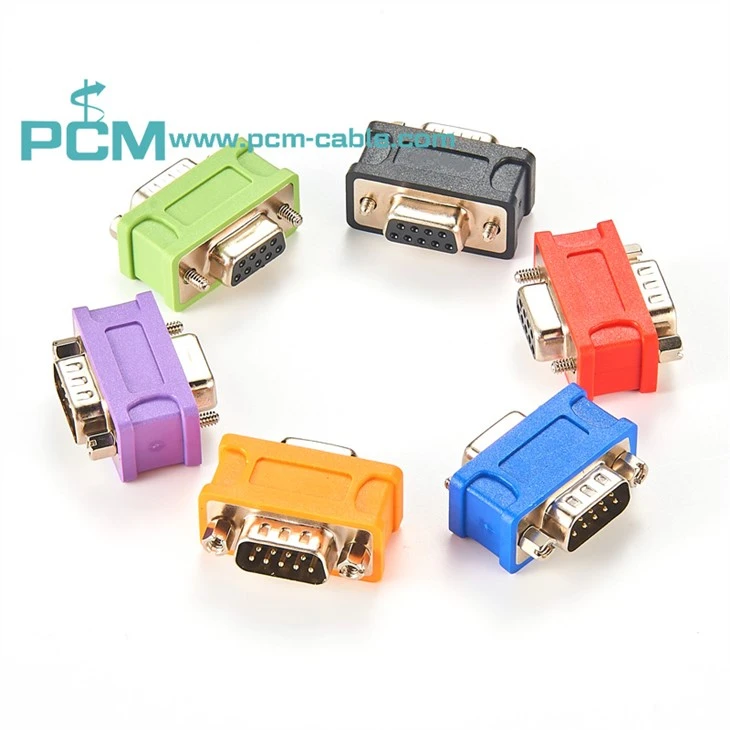

آداپتور ترمینال اتوبوس DB9 CAN

مشخصات و ویژگی ها

1. این شامل یک مقاومت ترمینال 120 اهم بین پایه های CAN High / CAN Low است.

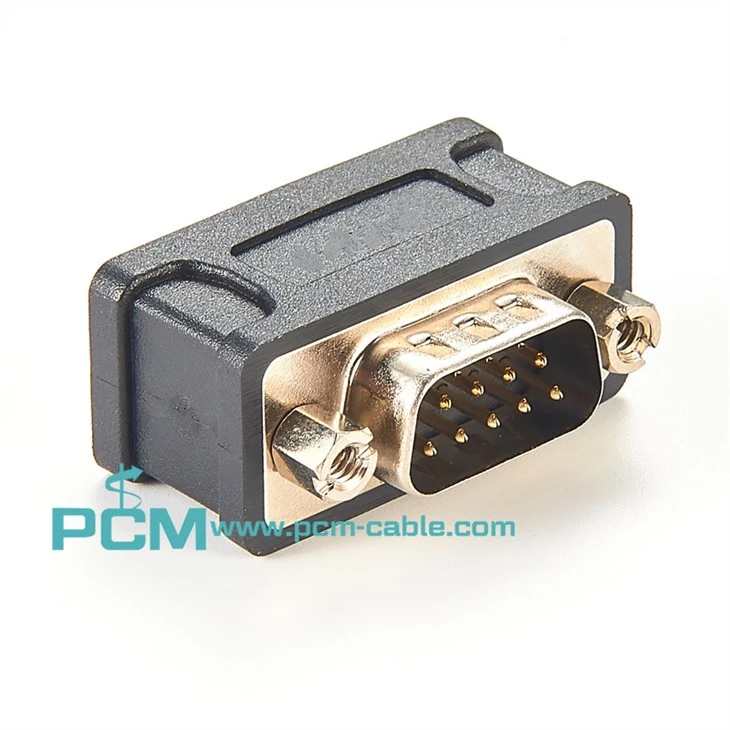

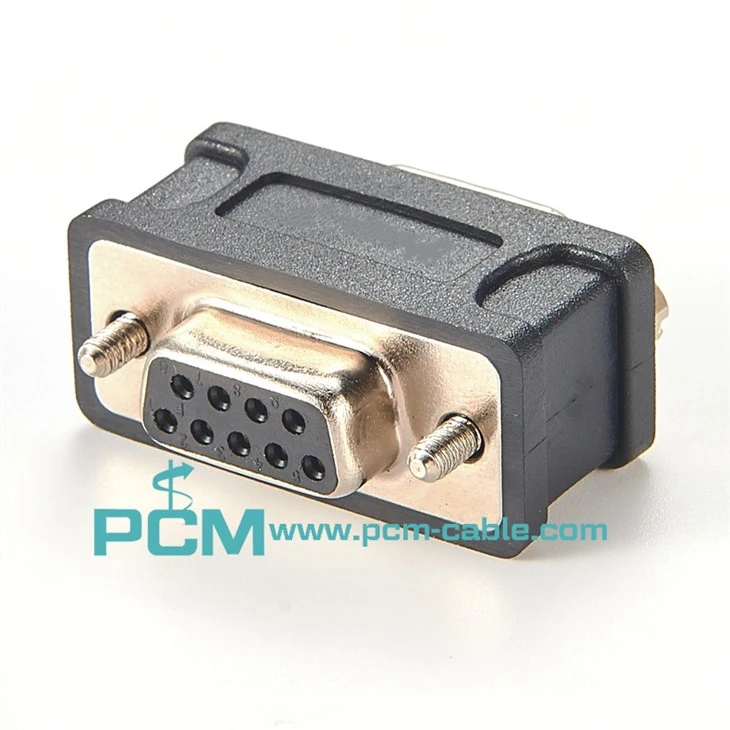

2. آداپتور CAN Bus با 9- پین D-Sub

3. جنسیت: مرد به زن

4. پین کردن انتساب 1-به-1

5. RT بین پایه 2 و 7

ترمیناتور اتوبوس CAN چیست؟

مقاومت ترمینال مانعی است که در انتقال اطلاعات الکترونیکی با آن مواجه می شود. هنگامی که سیگنال‌های فرکانس بالا مخابره می‌شوند، طول موج سیگنال کوتاه‌تر از خط انتقال است و سیگنال امواج منعکس‌شده را در پایانه خط انتقال تشکیل می‌دهد و با سیگنال اصلی تداخل می‌کند. بنابراین مقاومت ترمینال باید در انتهای خط انتقال اضافه شود تا سیگنال پس از رسیدن به انتهای خط انتقال منعکس نشود. نه برای سیگنال های فرکانس پایین. در انتقال سیگنال خط طولانی، برای جلوگیری از انعکاس و پژواک سیگنال، همچنین لازم است که مقاومت در پایانه دسترسی انتهای گیرنده مطابقت داده شود. مقاومت ترمینال 120-اهمی بین پایه 2 (CAN کم) و پایه 7 (CAN زیاد) تنظیم شده است.
