تبدیل RS232 به TTL RS485 DB9 به ترمینال بلوک



عملکرد اصلی مبدل RS232 به RS485 تبدیل پورت سریال یک طرفه RS232 به یک پورت سریال فول دوبلکس RS485 است که انتقال داده ها را پایدارتر و قابل اطمینان تر می کند. پورت سریال RS232 یک استاندارد پورت سریال پرکاربرد و طولانی مدت است، اما دارای نقص هایی مانند تداخل الکترومغناطیسی و فاصله کوتاه انتقال داده است. پورت سریال RS485 از انتقال سیگنال دیفرانسیل استفاده می کند که توانایی ضد تداخل بهتر و فاصله انتقال بیشتر دارد.



وظیفه مبدل RS232 به TTL تبدیل سیگنال استاندارد RS232 به سطح TTL است تا دستگاه های سطح TTL (مانند میکروکنترلرها، سیستم های تعبیه شده و ...) بتوانند آن را دریافت و استفاده کنند. سیگنال استاندارد RS232 یک سیگنال با ولتاژ بالاتر است، اما اتصال مستقیم به دستگاه های TTL باعث آسیب به تجهیزات می شود.



این مبدل TTL RS232 به RS485 دارای عملکرد 2-in-1 است که می تواند به عنوان مبدل RS232 به RS485 یا مبدل RS232 به TTL استفاده شود. با توجه به نیازهای واقعی، سیگنال مناسب را انتخاب کنید.





نام محصول	مبدل صنعتی RS232 به RS485 TTL
شماره مدل	PCM-KW-473
انواع اتصال دهنده ها	DB9 برای RS232 بلوک ترمینال برای RS485/TTL
نرخ باد	1200 تا 115200bps
سیگنال ورودی	RS232
سیگنال خروجی	RS485 یا TTL
مشخصات سیم کشی	16-28AWG
ویژگی ها	طراحی قفل دوگانه با مهره های پرچ جلو و پیچ های قفل عقب. یک دستگاه، دو گزینه قفل.
ستون شش گوش	#4-40, H4.75*11.8
پیچ	#4-40UNC
PCBA	KA-1052 REV1.0+LED سبز
بلوک ترمینال 5P	3.81 زمین، سبز
برنامه	اتوماسیون صنعتی، دستگاه های فروش خودکار، دستگاه های شمارش پول نقد، دستگاه های خودپرداز، دستگاه های POS مالی و غیره.





• تابع 2-در-1: این مبدل هم به عنوان مبدل RS232 به RS485 و هم به عنوان مبدل RS232 به TTL قابل استفاده است. این می تواند نیازهای کاربران را در سناریوهای مختلف برآورده کند، انعطاف پذیر و قابل تغییر است و کارایی مبدل را بسیار افزایش می دهد.

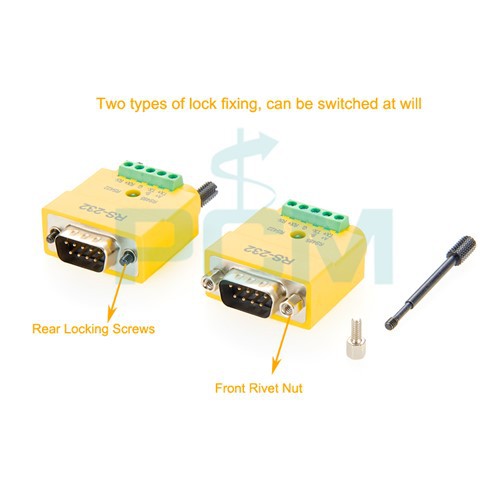

• طراحی پلاگین DB9: مبدل از طراحی پلاگین DB9 با دو روش قفل استفاده می کند: مهره پرچ جلو یا پیچ قفل عقب. چه یک دستگاه خارجی یا یک کابل داخلی باشد، می توان آن را به دلخواه تغییر داد که استفاده از آن راحت است. در عین حال، عملکرد تماس پایداری نیز دارد تا از ثبات و قابلیت اطمینان انتقال داده اطمینان حاصل کند.



• عملکرد پایدار: مبدل صنعتی RS232 به RS485 TTL از قطعات با کیفیت بالا و فناوری پیشرفته استفاده می کند تا اطمینان حاصل شود که مبدل دارای عملکرد پایدار و سازگاری عالی است و می تواند حتی در محیط های کاری پیچیده بسیار خوب عمل کند.



• عملکرد ایمنی: این مبدل سریال به سریال 2-در-1 می‌تواند به طور موثری از تداخل الکتریکی جلوگیری کند و ایمنی و قابلیت اطمینان انتقال داده را تضمین کند. در عین حال، مکانیسم های حفاظتی متعددی مانند اتصال کوتاه، جریان اضافه و اضافه ولتاژ نیز دارد که می تواند به طور موثری از دستگاه های خارجی محافظت کند و تجربه استفاده پایدارتری را برای کاربران فراهم کند.





ما یک کارخانه حرفه ای هستیم که به ارائه بهترین کیفیت محصولات تجهیزات تبدیل ارتباطی به مشتریان در سراسر جهان اختصاص دارد. محصولات ما شامل مبدل RS232 به RS485، مبدل RS232 به RS422، مبدل RS232 به TTL، مبدل USB به RS232، کابل سریال USB، کابل سریال USB C، کابل سریال micro USB، کابل سریال mini USB، هاب USB به RS232 {{7} }port، 4-port، 8-port، و غیره. محصولات ما هستند به طور گسترده در صنایع مختلف مانند برق، حمل و نقل، کنترل اتوماسیون، راه آهن، نفت، نظامی و غیره استفاده می شود.



ما یک تیم فنی حرفه ای قوی، یک سیستم مدیریت کیفیت کامل و تجهیزات تولید پیشرفته داریم و متعهد هستیم که در صنعت تجهیزات تبدیل ارتباطات جهانی پیشتاز شویم.



ما به گرمی از مشتریان از سراسر جهان برای بازدید و همکاری استقبال می کنیم و معتقدیم که کیفیت و خدمات ما انتظارات شما را برآورده می کند. بیایید با هم کار کنیم تا آینده ای بهتر بسازیم!
