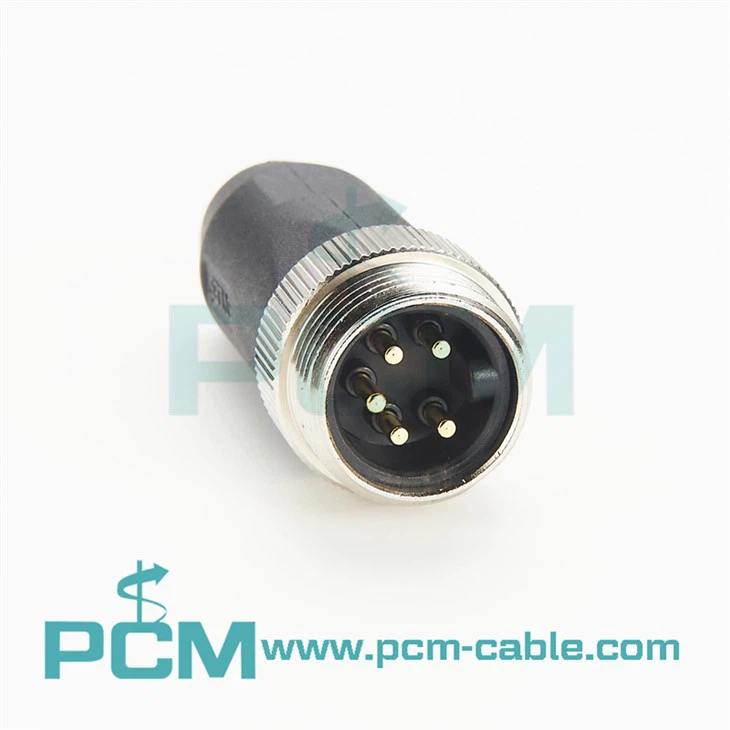

مقاومت ختم NMEA2000 Mini-C





توضیحات



مقاومت پایانی DeviceNet Mini-C یک قطعه الکتریکی غیرفعال است که در شبکه های DeviceNet برای پایان دادن به خط سیگنال و جلوگیری از بازتاب سیگنال استفاده می شود. مقاومت پایانی معمولاً در هر انتهای شبکه نصب می‌شود تا هرگونه نویز الکتریکی و انعکاس‌هایی را که ممکن است هنگام ارسال سیگنال در فواصل طولانی رخ دهد، جذب کند.





برنامه های کاربردی



1. اتوماسیون صنعتی: شبکه های DeviceNet معمولاً در برنامه های اتوماسیون صنعتی برای اتصال دستگاه ها و حسگرهای مختلف مانند کنترل کننده های منطقی قابل برنامه ریزی (PLC)، درایوهای موتور و سنسورها استفاده می شوند. مقاومت خاتمه Mini-C برای اطمینان از ارتباط قابل اعتماد بین این دستگاه ها استفاده می شود.



2. جابجایی مواد: شبکه های DeviceNet اغلب در کاربردهای جابجایی مواد، مانند سیستم های نوار نقاله و سیستم های ذخیره سازی و بازیابی خودکار استفاده می شوند. مقاومت خاتمه Mini-C برای اطمینان از قابل اعتماد بودن و بدون خطا بودن ارتباط بین دستگاه ها استفاده می شود که برای حفظ کارایی و ایمنی سیستم بسیار مهم است.



3. ماشین آلات بسته بندی: شبکه های DeviceNet معمولاً در ماشین آلات بسته بندی برای کنترل و نظارت بر جنبه های مختلف فرآیند بسته بندی مانند پر کردن، برچسب زدن و آب بندی استفاده می شوند. مقاومت خاتمه Mini-C برای اطمینان از قابل اعتماد بودن ارتباط بین دستگاه ها و اینکه فرآیند بسته بندی دقیق و کارآمد است استفاده می شود.



4. اتوماسیون کارخانه: شبکه های DeviceNet به طور گسترده در برنامه های اتوماسیون کارخانه برای اتصال دستگاه ها، حسگرها و ماشین های مختلف استفاده می شود. مقاومت خاتمه Mini-C برای اطمینان از ارتباط قابل اعتماد بین این دستگاه ها و جلوگیری از خطا و خرابی در فرآیند تولید استفاده می شود.



مشخصات



نام محصول	NMEA 2000 Mini Termination Resistor
مقاومت	121 اهم
حداکثر ولتاژ	125 VDC
حداکثر جریان	250 میلی آمپر
دمای عملیاتی:	-40 درجه تا ۸۵ درجه (-40 درجه فارنهایت تا ۱۸۵ درجه فارنهایت)
نوع رابط	5-کانکتور mini-Change را پین کنید



با خاتمه صحیح خط سیگنال با پلاگین مقاومت پایانی DeviceNet 7/8 اینچی، کیفیت و قابلیت اطمینان شبکه بهبود می یابد و در نتیجه خطاهای کمتر و نرخ انتقال داده بهبود می یابد.





سوالات متداول



س: در یک شبکه NMEA 2000 به چند مقاومت خاتمه نیاز است؟

A:

هنگام راه اندازی یک شبکه NMEA 2000، اطمینان از پایان صحیح شبکه ضروری است. مقاومت های پایانی برای جلوگیری از انعکاس سیگنال استفاده می شود که می تواند باعث خطای داده ها و اختلال در عملکرد سیستم شود.



استاندارد NMEA 2000 توصیه می کند که حداقل دو مقاومت ختم در هر شبکه نصب شود. یک مقاومت باید به هر انتهای شبکه، در دورترین گره ها از منبع تغذیه متصل شود.



در شبکه‌های بزرگ‌تر یا آن‌هایی که پیکربندی‌های پیچیده‌تری دارند، ممکن است به مقاومت‌های پایانی اضافی نیاز باشد. به طور کلی، توصیه می شود به ازای هر 60 تا 80 فوت (18.3 تا 24.4 متر) طول کابل، یک مقاومت پایانی داشته باشید.



شبکه های NMEA 2000 که به درستی خاتمه یافته اند، انتقال داده های قابل اعتماد و دقیقی را ارائه می دهند و اطمینان حاصل می کنند که همه دستگاه های موجود در شبکه می توانند به طور یکپارچه با یکدیگر ارتباط برقرار کنند. با پیروی از دستورالعمل‌های مربوط به قرار دادن مقاومت پایانی، قایق‌ران می‌توانند اطمینان حاصل کنند که شبکه NMEA 2000 آنها به خوبی و کارآمد عمل می‌کند.
