درک نقش کابل I/O در دوربین های نانو جنی Dalsa

سری Dalsa Genie Nano به طور گسترده ای در سیستم های تصویربرداری صنعتی و ماشین بینایی استفاده می شود که به دلیل عملکرد و قابلیت اطمینان بالا شناخته شده است. یک بخش مهم اما اغلب نادیده گرفته شده از راه اندازی آن استکابل I/O، که دوربین را قادر می سازد با دستگاه های خارجی مانند ماشه، چراغ و کنترلر ارتباط برقرار کند. درک نقش این کابل برای دستیابی به تصویربرداری پایدار و دقیق در محیط‌های پرتحرک کلیدی است.

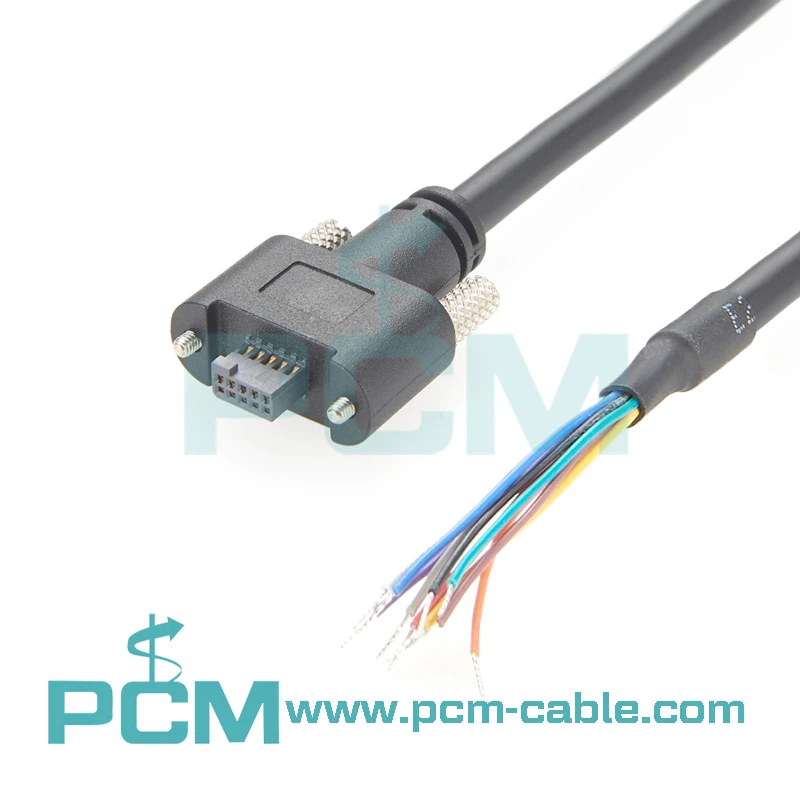

راDalsa Genie Nano Flying Leads Cable I/Oویژگی های الفکانکتور 10 پین Samtecدر سمت دوربین وسرنخ های پرنده (سیم های باز)از سوی دیگر
این طراحی حداکثر انعطاف‌پذیری را ارائه می‌دهد و به ادغام‌کنندگان سیستم اجازه می‌دهد تا سیگنال‌ها را مستقیماً به PLC، کنترل‌کننده‌ها یا سیستم‌های روشنایی بر اساس نیازهای کاربردی خاص سیم‌کشی کنند.

مشخصات کلیدی:

• کانکتور کناری دوربین:Samtec 10 پین (مونث)
• طرف دیگر:پرواز منجر می شود
• توابع:ورودی ماشه، خروجی بارق، GPIO و کنترل قدرت
• طول معمولی:1-20 متر

کابل I/O به عنوانپل ارتباطیبین دوربین و تجهیزات خارجی این سیگنال‌های کنترلی حیاتی را ارسال می‌کند که زمان ثبت تصویر و نور را هماهنگ می‌کند.

توابع اصلی عبارتند از:

• ورودی ماشه (TRIGGER+ / TRIGGER–)

گرفتن تصویر را همگام با حسگرها یا موقعیت های نوار نقاله شروع می کند.

• خروجی بارق (STROBE+ / STROBE–)

نور خارجی را دقیقاً در هنگام نوردهی دوربین کنترل می کند.

• GPIO (ورودی/خروجی با هدف عمومی)

برای ارتباط اضافی با کنترل کننده های اتوماسیون یا دستگاه های ایمنی استفاده می شود.

• قدرت و زمین

هنگام عدم استفاده از برق از طریق اترنت (PoE) ولتاژ و زمین ثابت را تضمین می کند.

بدون اتصال ورودی/خروجی قابل اعتماد، حتی بهترین دوربین ممکن است تریگرهای کاذب یا زمان بندی تصویر ناپایدار را تجربه کند.

کابل Genie Nano I/O در طیف گسترده ای استفاده می شودصنعتی و اتوماسیونسیستم ها:

• خطوط بازرسی بینایی ماشین- تحریک دقیق بر اساس سنسورهای تشخیص محصول.
• اتوماسیون بسته بندی و لیبل گذاری- ضبط تصویر هماهنگ با کنترل حرکت.
• راهنمای بینایی رباتیک- هماهنگی زمان بین دوربین ها و بازوهای رباتیک.
• هماهنگ سازی نور– زمان‌بندی دقیق بارق برای ضبط تصویر با سرعت بالا-.

این طراحی منعطف پرواز{0}}سرب آن را ایده آل می کندسیم کشی و ادغام سفارشیدر محیط های متنوع

محیط های تصویربرداری صنعتی اغلب حاوی نویز الکتریکی از موتورها، رله ها و درایوها هستند. کابل ضعیف محافظ می تواند منجر به خطاهای ارتباطی یا ماشه های ناپایدار شود.

هنگام انتخاب کابل ورودی/خروجی، مطمئن شوید که این کابل:

• محافظ کاملبرای محافظت از EMI
• عایق صنعتی-برای عمر طولانی
• هادی های انعطاف پذیربرای مسیریابی آسان در فضاهای محدود
• زمین مناسببرای اطمینان از یکپارچگی سیگنال

این ویژگی ها هماهنگی قابل اعتماد بین دوربین و سیستم کنترل را تضمین می کند.

اگر اصل شماستDalsa Genie Nano Flying Leads Cable I/Oآسیب دیده، متوقف شده است، یا منبع آن بسیار پرهزینه است، کابل های جایگزین سازگار در دسترس هستند.

ماجایگزینی مهندسی شده سفارشی برای Dalsa Genie Nano I/O Cableمطابق با اصل ساخته شده استپین اوت 10 پین Samtec و مشخصات الکتریکی، تضمین عملکرد بدون درز.

کابل جایگزین ما ارائه می دهد:

• سازگاری 1:1 با دوربین Dalsa Genie Nano
• کانکتور 10 پین Samtec (سمت دوربین) + سرنخ های پرنده
• محافظ کامل برای مقاومت EMI
• طول قابل تنظیم و برچسب گذاری سیم برای نصب آسان
• مواد با درجه صنعتی-مطابق با RoHS-

این کابل جایگزین برای یکپارچه‌سازهای سیستم که به عملکرد قابل اعتماد و انعطاف‌پذیری در سیم‌کشی ورودی/خروجی دوربین نیاز دارند، ایده‌آل است.

با ما تماس بگیریدبرای درخواست دیتاشیت یا قیمت امروز.

Dalsa Genie Nano Flying Leads

کابل 8 پین M8 GPIO برای دوربین صنعتی

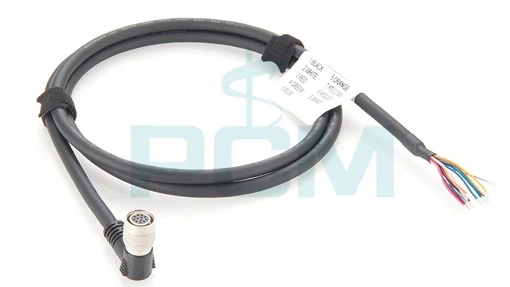

زاویه‌دار 12-هیروس به کابل ورودی/خروجی باز

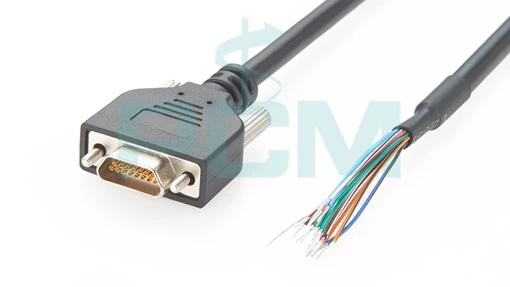

کابل ورودی/خروجی، میکرو-D15 / باز
