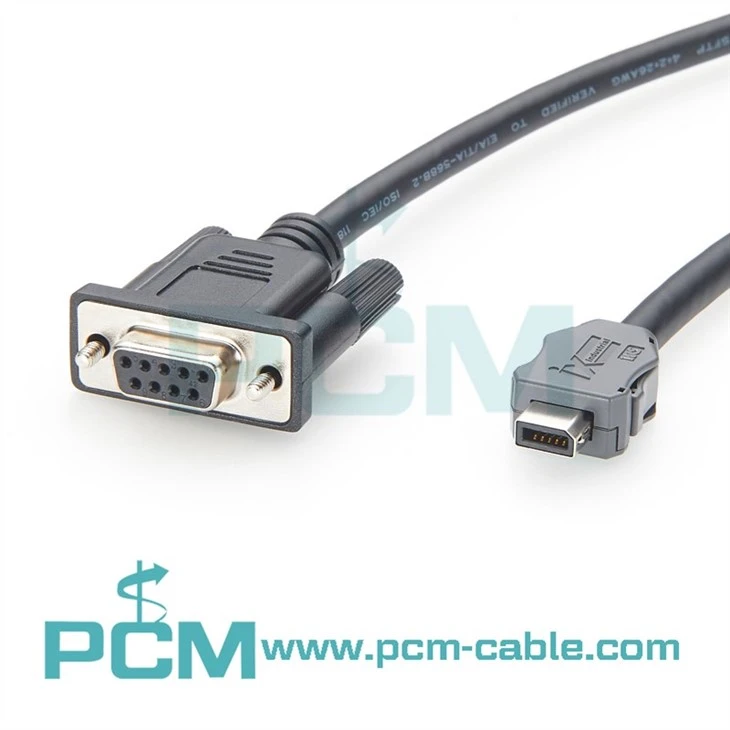

DB9 Female IX Cable for 100BASE-T1 and 10BASE-T1S
کابل اترنت خودروی زن IX به D-SUB 9
PCM Cable Co., Ltd. یکی از تولید کنندگان و تامین کنندگان کابل اترنت زنانه در چین از ix تا{2}}زیر 9 است. به عمده فروشی محصولات سفارشی با کیفیت بالا با قیمت تخفیف از کارخانه ما خوش آمدید. برای قیمت و نمونه رایگان با ما تماس بگیرید.
این کابل اترنت زنانه IX تا D{0}}SUB 9 برای مهندسانی که روی اعتبارسنجی اترنت خودرو، توسعه ECU و تجزیه و تحلیل شبکه کار می کنند ساخته شده است.
این یک رابط الکتریکی مستقیم بین کانکتورهای ix Industrial و سیستمهای آزمایشی مبتنی بر D{0}}SUB 9 فراهم میکند و امکان ادغام سریع در تنظیمات اترنت خودروی موجود را بدون آداپتورهای اضافی فراهم میکند.
این طراحی از شیوههای استفاده و نقشهبرداری پین متداول موجود در خانواده Vector AEcable ix/DSUB9 پیروی میکند و آن را برای استفاده در محیطهای توسعهیافته مناسب میسازد.
مشخصات
| نام محصول | رابط IX کابل تست اترنت خودرو به DB9 |
| شماره DWG | PCM{0}}HD-0236 |
| رابط A | IX Industrial 10P Male (HRS# IX40G-A-10S-CV(7.0)) |
| رابط B | D-SUB 9 زن |
| نوع کابل | CAT6A SFTP (26AWG × 4P، محافظ) |
| جنس ژاکت | TPU، مشکی |
| قطر بیرونی | 0.2 ± 6.2 میلی متر |
| طول | 620 میلی متر (قابل تنظیم) |
| تماس با آبکاری | روکش طلا |
| محافظ | فویل آلومینیوم + قیطان + سیم تخلیه |
| قالب بیش از حد | قالب پی وی سی |
| مقاومت عایق | بزرگتر یا مساوی 10 MΩ |
| تماس با مقاومت | کمتر یا مساوی با 5 Ω |
| سلام-تست پات | DC 300 ولت |
| انطباق | RoHS |
چرا این کابل وجود دارد
در پروژههای اترنت خودرو، بهویژه در مراحل اولیه توسعه-یا اشکالزدایی، مهندسان اغلب با عدم تطابق بین:
- کانکتورهای فشرده ix در دستگاه ها
- رابط های استاندارد D{0}}SUB 9 روی ابزارها
این کابل این شکاف رابط را با عمل به عنوان یک لایه انتقال پایدار و محافظت شده حل می کند و امکان دسترسی به سیگنال را بدون تغییر DUT (دستگاه تحت آزمایش) فراهم می کند.
موارد استفاده مهندسی
سناریوهای استفاده معمولی عبارتند از:
- اتصال ECU به ابزارهای تست اترنت خودرو
- دسترسی به سیگنال های T1 در حین اشکال زدایی
- تنظیمات اعتبار سنجی آزمایشگاه ساختمان
- ادغام گره های اترنت در محیط های شبیه سازی
- نمونهسازی سریع معماریهای شبکه-خودرو
سوالات متداول
Q1: آیا می توانم از این کابل IX به DB9 با ابزارهای غیر{2}}بردار استفاده کنم؟
A1: بله. تا زمانی که ابزار شما از تعاریف استاندارد D-SUB 9 پین برای اترنت خودرو استفاده می کند، این کابل می تواند بدون مشکل یکپارچه شود.
Q2: هنگام استفاده از 10BASE-T1S باید به چه نکاتی توجه کنم؟
A2: برای شبکههای 10BASE{2}}T1S:
- توپولوژی اتوبوس مناسب را حفظ کنید
- از سیم کشی ستاره خودداری کنید مگر اینکه برای آن طراحی شده باشد
- اطمینان حاصل کنید که خاتمه و تعداد گره ها مطابق با مشخصات هستند
Q3: آیا می توان آن را برای سایر اتصالات مانند RJ45 یا H{2}}MTD تطبیق داد؟
A3: بله. ساختار داخلی را می توان مجدداً مورد استفاده قرار داد، و ما می توانیم رابط را سفارشی کنیم:
- RJ45
- H{0}}MTD
- MATEnet
- HSD
- نت بریج
- فاکرا (برای کاربردهای ترکیبی)
